TMC2209超靜音步進驅動IC：“無聲”的力量改變生活

在喧囂繁雜的現代生活中，人們對“寧靜”的需求貫穿居家休息、辦公專注等各類場景，“我們都渴望一份寧靜”。但無論是家中的智能設備，還是辦公場所的自動化工具，嘈雜的運行噪音卻常常打破這份靜謐。而Trinamic的TMC2209超靜音兩相步進電機驅動器，正在改變這一場景，讓科技產品實現“近無聲”的運行，為用戶帶來靜謐與高效的雙重價值。

Teinamic推出的TMC22xx系列步進驅動器定位為現有低成本步進驅動器應用的直接升級。其核心優勢在于：以SilentDrive靜音技術為核心，結合高集成度與精準控制，將傳統步進驅動設計升級為“無噪音、高精準、低功耗”的工業級方案，助力終端產品實現成本效益與性能競爭力的平衡。

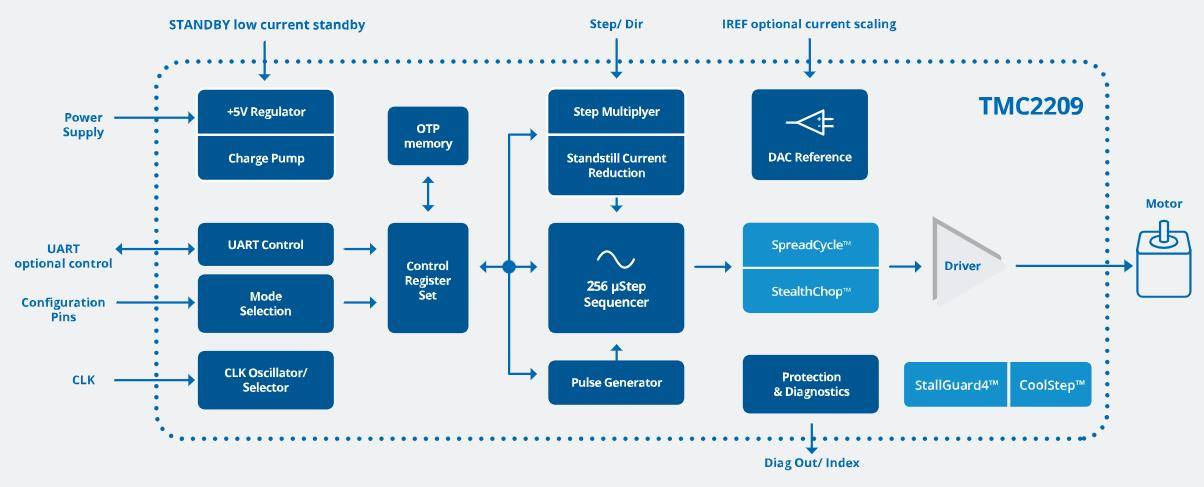

TMC2209原理圖

一、無聲的力量：重新定義設備體驗

TMC2209的核心靜音能力源自StealthChop2?斬波技術：基于電壓模式PWM的靜音驅動技術，支持自動調諧（AT）機制：分為兩個關鍵階段——

l? AT#1（靜止調諧）：電機需處于靜止狀態，且以額定運行電流（IRUN）供電，持續時間≤130ms（基于 12MHz 內部時鐘），完成 PWM_OFS_AUTO（靜態電壓偏移）的自動校準；

l? AT#2（動態調諧）：電機需以中等速度（推薦 60-300RPM）運行，確保產生顯著反電動勢，完成 PWM_GRAD_AUTO（動態電壓梯度）的優化，典型需 400 個全步即可完成調優。

調優過程完成后，電機可以在最佳狀態下運行。無需復雜手動配置即可實現低速（<300RPM）近乎無聲運行（噪音低于人耳可察覺閾值）。

使用StealthChop的電機線圈正弦波電流圖（電流探頭測量）

想象一下使用TMC2209的設備：智能家居設備在深夜工作時不再打擾您家人的休息，辦公室的自動化設備運行時不再有噪音干擾工作思緒，醫療設備運行時不再發出機械噪音。而這就是TMC2209能給設備帶來的升級，TMC2209超靜音技術，用無聲的力量，帶來現實的改變。且TMC2209采用QFN28封裝（尺寸僅為5×5mm），在極小的空間集成了強大性能。它支持4.75~29V的寬電壓范圍和2.8A峰值電流（2A持續電流），能夠滿足大多數中小型步進電機的驅動需求。特別適合辦公和家居等小型設備使用環境。

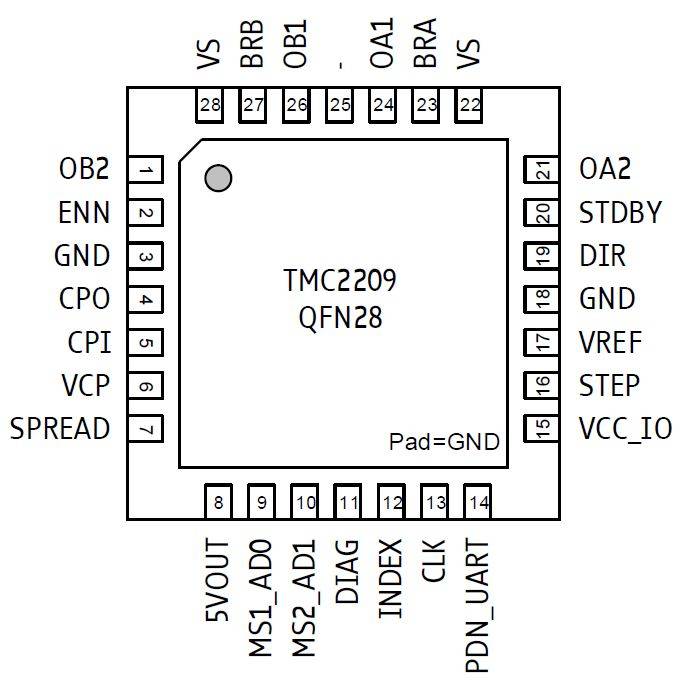

TMC2209引腳圖

二、精準負載檢測：高效與靜音的保障

TMC2209采用了專為StealthChop操作模式優化的StallGuard4?無傳感器的精準負載檢測技術。該技術能夠通過實時監測電機線圈中的電流變化來評估電機負載情況（通過監測電機線圈電流變化，實時輸出負載值（SG_RESULT）——值越高表示負載越低，值越低表示負載越高，當負載角接近90°（電機最節能點）時，SG_RESULT達到臨界閾值），在每個全步周期更新測量值，提供高分辨率的負載信息。相較于Trinamic的StallGuard2?技術，StallGuard4?能提供更高的測量精度，能更好地滿足StealthChop在低速度和靜止狀態下運行時需要精確的電流控制以保持電機扭矩來達到靜音的需求。

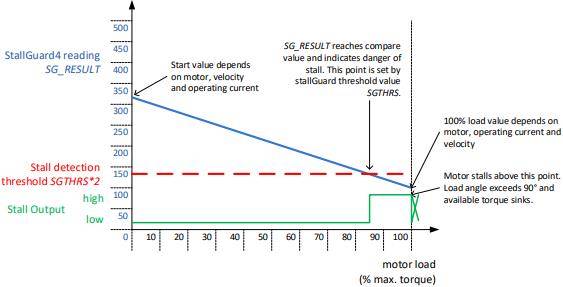

StallGuard4?功能原理圖

StallGuard4?技術不僅能夠為StealthChop提供必要的反饋，確保在低噪音操作的同時，電機的負載能力得到優化，還能提供防堵轉保護（當 SG_RESULT≤2×SGTHRS（預設閾值）時，通過DIAG引腳輸出失速信號，避免電機過載損壞）和替代傳統機械限位開關，通過負載突變檢測電機“歸位位置”，簡化機械設計。選擇TMC2209，StallGuard4?的高精度負載檢測與StealthChop的操作模式相結合，確保電機在低噪音運行的同時保持最佳負載能力，提高系統可靠性和使用壽命。

三、極致能效：節能但不犧牲性能

在環保意識日益增強的今天，TMC2209搭載的CoolStep?自適應節流技術能基于StallGuard4?的精準負載測量技術，通過實時監測電機負載情況，自動調整電機電流以達到最佳能效——當SG_RESULT低于SEMIN（下限閾值）時，自動提升電機電流以應對高負載；當SG_RESULT高于（SEMIN+SEMAX+1）×32（上限閾值）時，自動降低電流以節能。該技術通過比較StallGuard4測量值與預設的閾值來調整電機電流，確保電機在負載變化時始終保持高效運行，最高可節省75%的能耗。這意味著使用TMC2209，設備不僅運行安靜，還能顯著降低能耗，延長電池壽命，為可持續發展貢獻力量。智能電流調節確保電機始終以最優效率運行，在需要時提供足夠扭矩，在空閑時自動降低能耗。

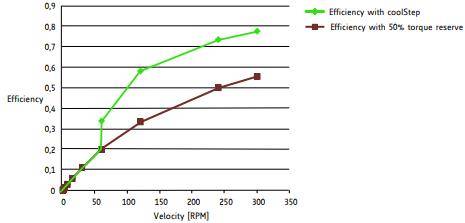

使用CoolStep時的能效

四、智能全面保護：安心運行的守護者

內置的多重保護機制讓TMC2209成為可靠的選擇。

l? 溫度保護，集成四級溫度傳感器，用于診斷和保護IC免受過熱損害；

l? 短路保護，檢測并防止低側和高側MOSFET的短路情況，一旦檢測到短路，相應的驅動橋（A或B）將被關閉，并設置相應的短路標志；

l? 開路負載檢測，在SpreadCycle?模式下，通過檢測是否能達到目標電流來判斷開路負載情況；欠壓檢測，監測供電電壓，一旦檢測到欠壓情況，將禁用驅動并設置欠壓標志；

l? 診斷輸出，提供DIAG和INDEX輸出信號，用于指示驅動器的狀態信息，DIAG信號在驅動器無法正常工作或檢測到電機失速時激活，INDEX信號用于指示電機位置，幫助實現更精確的歸位操作；

l? 內部狀態寄存器，提供詳細的驅動器狀態標志，如電機失速標志、StealthChop?模式標志、過溫標志等，通過讀取這些標志，用戶可以實時監控驅動器的運行狀態，及時發現并處理異常情況。多重保護機制全面守護系統安全，確保設備在各種工況下穩定運行。

五、簡化設計與開發：讓創新更輕松

TMC2209的另一獨特之處在于其極簡的外圍電路需求。TMC2209支持內部采樣電阻模式（需通過OTP設置 otp_internalRsense=1），可省略2個外部采樣電阻，減少PCB面積與BOM成本。TMC2209具備雙操作模式適配多樣化應用環境：

①獨立模式：通過MS1/MS2/SPREAD等引腳直接配置微步分辨率、斬波模式，無需軟件干預，快速適配簡單應用；

②UART模式：僅需一個簡單的UART接口即可實現全功能控制（如動態調整電流、配置保護閾值），支持自動波特率檢測（9600-500k Baud）與CRC校驗，適配復雜系統大幅減少外部元件數量，降低系統的復雜性和成本。

這種靈活性使TMC2209既能滿足初級用戶的簡單需求，也能應對高級用戶的復雜場景。

對于開發者，TMC2209提供了完善的開發支持生態系統。評估套件（如TMC2209-EVAL-KIT）包含了所有必要的硬件和軟件工具，幫助開發者快速上手。詳細的數據手冊和應用筆記提供了深入的技術參考，而UART接口的使用則開啟了高級功能調優的可能性。這種設計哲學和完善的開發支持使得即使是初創團隊和個人創客也能輕松開發出具有工業級性能的產品，大大降低了創新門檻。

六、廣泛應用：多領域發揮價值

TMC2209憑借其靜音、高效和智能的特性，在多個領域發揮價值。

l? 智能家居領域，讓空調風葉擺動、智能窗簾開合、投影儀屏幕升降等家庭自動化設備運行都變得寂靜無聲，提升家居體驗的精致感。

l? 辦公自動化中，打印機、掃描儀、復印件等辦公設備在TMC2209驅動下，創造更加寧靜的工作環境。

l? 個人制造方面，3D打印機、CNC雕刻機等設備在保持精度的同時，顯著降低運行噪音，讓創客們在任何時間都能安心工作。

l? 醫療設備應用里，輸液泵、呼吸機等設備借助TMC2209實現近乎無聲的運行，為患者提供更舒適的治療環境。

選擇TMC2209，選擇“靜音、高效、可靠”的驅動方案，多領域發揮價值，為各終端用戶提供優質、寧靜、高效的產品體驗。

結語：靜音高效，帶來寧靜享受

TMC2209不僅僅是一個簡單的“步進電機驅動器”，更是終端產品體驗的升級核心。它讓終端產品設備從“可用”走向“舒心”，從“功能滿足”升級到“體驗卓越”。在這個注重用戶體驗的時代，選擇TMC2209，為您提供了一把開啟產品差異化競爭的鑰匙。

如需了解TMC22xx系列更多技術細節和內容或申請樣品等，歡迎與我們聯系——深圳市智聯微電子有限公司（郵箱：sales@chiplinkstech.com），期待與您的攜手合作。

附：樣品申請

附主要參數表：
